Handbuch für Blumenhofer Acoustics
5.2 - Anschluss vom Bi-Wiring Anschlussklemmen
Schließen Sie mittels Ihres Lautsprecherkabels die positive rote und mit + markierte Lautsprecher-Anschlussklemme an die positive Anschlussklemme (meistens auch rot und mit + markiert) des Verstärkers an und verbinden Sie die negative schwarze und mit – markierte Lautsprecher-Anschlussklemme mit der negativen Anschlussklemme (meistens auch schwarz und mit – markiert) des Verstärkers.
Falsches, nicht gleichpoliges Anschließen kann wegen Phasendifferenzen zu einem suboptimalen Hoch- und Mittelton-Klang, zu unnatürlicher räumlicher Darstellung und zu Bassverlusten führen! (Siehe hierzu auch die Ausführungen im Kapitel 4.1 Single-wire- und Bi-wire-Anschlussklemmen).
An die Lautsprecherklemmen können Sie alternativ
- 6-mm-Kabelschuhe
- blanke Drähte
- 4-mm-Bananenstecker
anschließen.
Hinweis:
Schrauben Sie die Kappen der Anschlussklemmen stets fest, um die Verbindung zu optimieren und Vibrieren oder Herausrutschen zu verhindern!
Falsches, nicht gleichpoliges Anschließen kann wegen Phasendifferenzen zu einem suboptimalen Hoch- und Mittelton-Klang, zu unnatürlicher räumlicher Darstellung und zu Bassverlusten führen! (Siehe hierzu auch die Ausführungen im Kapitel 4.1 Single-wire- und Bi-wire-Anschlussklemmen).
An die Lautsprecherklemmen können Sie alternativ
- 6-mm-Kabelschuhe
- blanke Drähte
- 4-mm-Bananenstecker
anschließen.
Hinweis:
Schrauben Sie die Kappen der Anschlussklemmen stets fest, um die Verbindung zu optimieren und Vibrieren oder Herausrutschen zu verhindern!
Korrekte Verbindungen: Rote Kabel an rote Anschlussklemmen
Art Single-Wiring
Jede Verbindungsart der oberen Bilder bringt kleine Unterschiede im Klang der Lautsprecher. Nichts makroskopisches, aber einiges an Feinabstimmung kann dadurch erreicht werden. Wichtig ist, daß beide Lautsprecher in der selben Weg verbunden sind.
Dieser Feinabstimmungsschritt sollte nach der Aufstellung der Lautsprecher stattfinden, weil es ist besser sich ins die kleinere Details zu vertiefen, wenn das meiste schon erreicht ist.

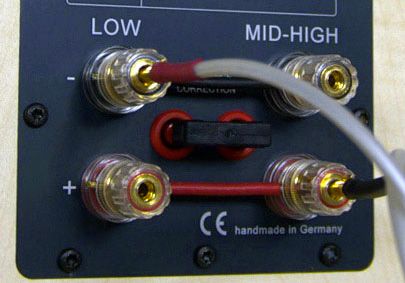

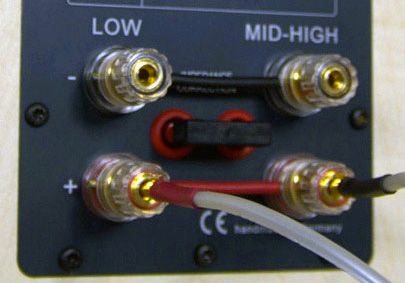

Unsere Empfehlung ist, zum Anfangen, die Lautsprecher überkreuzt anzuschließen: positives Kabel an die Low Anschlussklemme und negatives Kabel an die Mid-High Anschlussklemme zu verbinden. Dann Daumenregel sagt: beide Kabel in Mid-High gibt mehr Betonung dem Horn, beide im Low gibt mehr Betonung dem Tieftöner.
Dieser Feinabstimmungsschritt sollte nach der Aufstellung der Lautsprecher stattfinden, weil es ist besser sich ins die kleinere Details zu vertiefen, wenn das meiste schon erreicht ist.
Unsere Empfehlung ist, zum Anfangen, die Lautsprecher überkreuzt anzuschließen: positives Kabel an die Low Anschlussklemme und negatives Kabel an die Mid-High Anschlussklemme zu verbinden. Dann Daumenregel sagt: beide Kabel in Mid-High gibt mehr Betonung dem Horn, beide im Low gibt mehr Betonung dem Tieftöner.
Art Bi-Wiring
FALSCHE Verbindungen
Folgende Verbindungen könnten den Verstärker oder die Lautsprecher beschädigen.
Diese Art von Beschädigungen sind nicht von der Garantie gedeckt!
Diese Art von Beschädigungen sind nicht von der Garantie gedeckt!

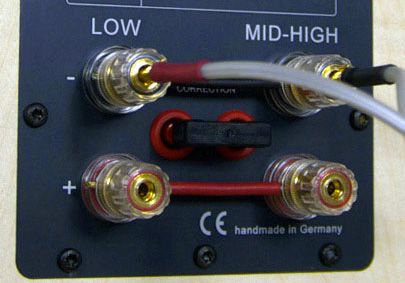

Diese Verbindung bewirkt einen Kurzschluss am Verstärker: Unbedingt zu vermeiden! |
|
|
Bi-Wiring oder Bi-Amping mit eingesetztem Brückenkabel kann den Verstärker und/oder die Lautsprecher beschädigen: Unbedingt zu vermeiden! |
|
Verpolte Verbindungen im Single-wire-Betrieb mit eingesetztem Brückenkabel dagegen sind elektrisch erlaubt! Klanglich bringen sie nicht optimales Klangbild und Stereowiedergabe |
|
